- Артикул:R169481411
- 100
- Допустимая динамическая нагрузка c, Н :14.500
- Допустимая статическая нагрузка c0, Н :24.400
- Допустимый крутящий момент ML:100
- Допустимый крутящий момент ML0:165
- Допустимый крутящий момент Mt:190
- Допустимый крутящий момент Mt0:310
- Скорость Vmax, м/с:3
- Ускорение amax, м/с2:250

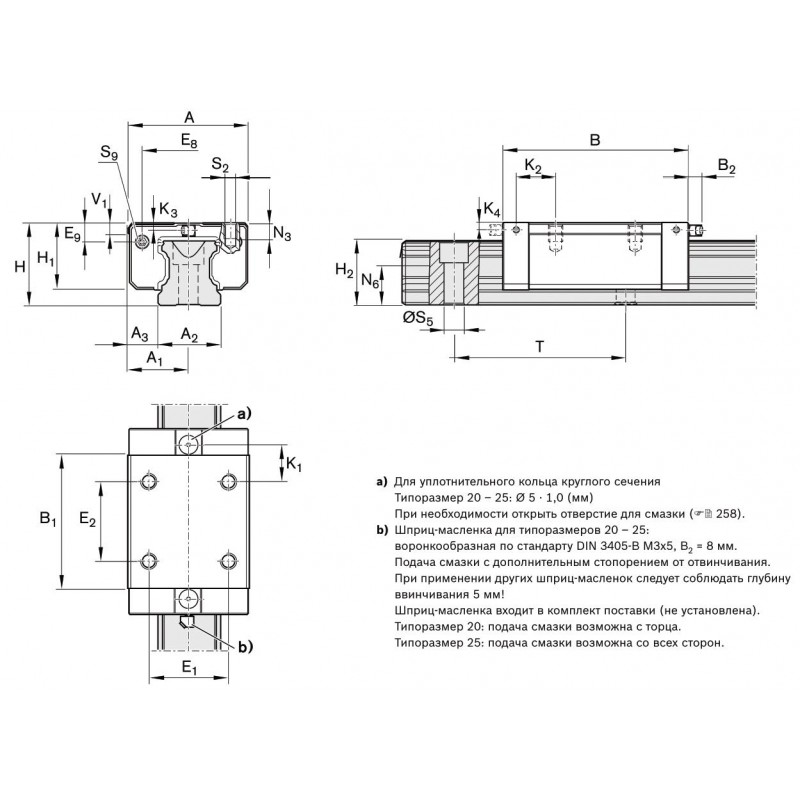

- H, мм:28
- T , мм:60
- A:42
- A1:21,0
- A2:20
- A3:11,0
- B:72,5
- B1:49,6
- E1:32
- E2:32
- E8:30,50
- E9:5,60
- H1:23,00
- H2 без защитной ленты:20,55
- H2 с защитной лентой:20,75
- K1:13,00
- K3:3,60
- N3:6,3
- N6:13,2
- S2:M5
- S5:6,0
- S9:M3x5
- V1:6,0
- Масса, кг:0,3

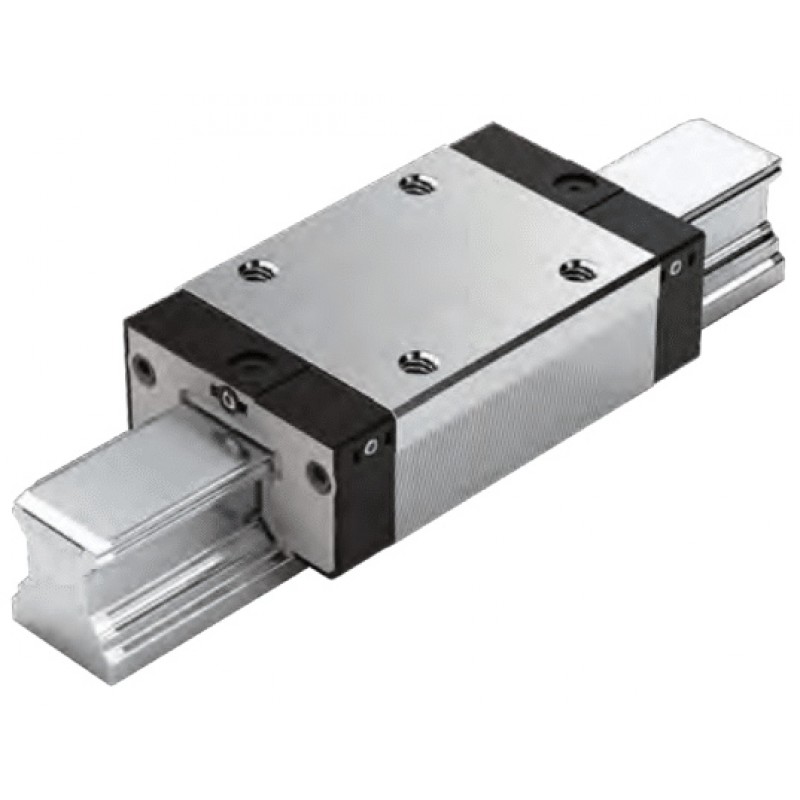

Каретка R169481411 SNN шариковая фланцевая узкая нормальная низкая. Тип R1694, типоразмер 20, легкий предварительный натяг, класс точности N, легкоходовое уплотенение, без шариковой цепи.
Динамические значения :
Скорость : Vmax=3 м/с
Ускорение : amax=250 м/с2
Если Fcomb>2,8*Fpr:amax=50 м/с2
Каретки подходят для всех направляющих рельсов SNS/SNO
| Типоразмер | Шариковая каретка с типоразмером | Класс предварительного натяга | Класс точности | Уплотнения для шариковых кареток | ||||
| без шариковой цепи | ||||||||
| C0 | C1 | N | H | SS | LS | |||
| 20 | R1694 | 8 | 9 | 1 | 4 | 3 | 10 | 11 |
| 25 | R1694 | 2 | 9 | 1 | 4 | 3 | 10 | 11 |
Классы предварительного натяга:
С0 - без предварительного натяга (зазора)
С1- легкий предварительный натяг
Уплотнения:
SS - стандартное уплотнение
LS - легкоходовое уплотенение
Пример обозначения: R169489310 R1694 - тип, типоразмер 20, без преднатяга, класс точности H, стандартное уплотнение, без шариковой цепи.
